VMware 환경구성

Tibero TAC 를 설치하기위해서 리눅스 서버를 vmware 구성에 대해 먼저 살펴 보겠습니다.

Centos7.9 를 설치후 해당 머신을 복사하여 TAC1 , TAC2 번 노드를 각각 설치 하겠습니다.

VMware Centos7.9 설치는 생략 하도록 하겠습니다.

Vmware 리눅스 환경 구성

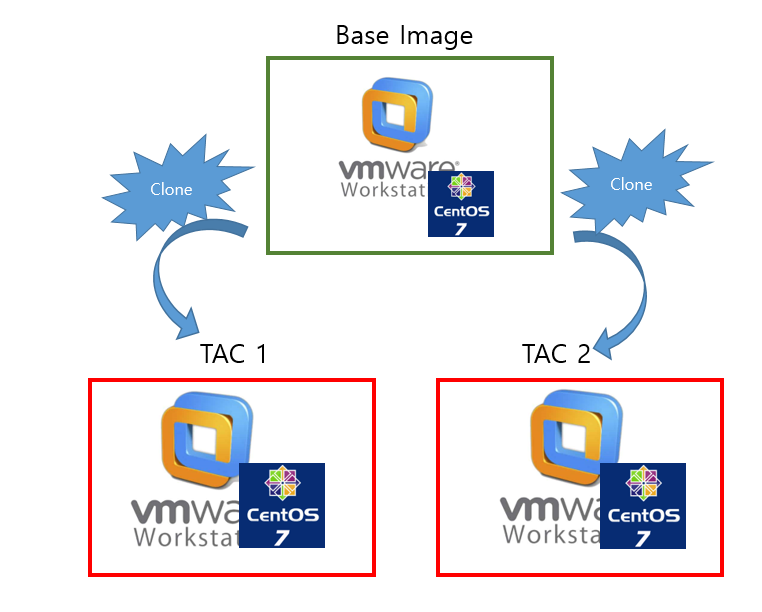

Tibero7 을  설치할 리눅스 머신이 준비 되었다면 해당 머신을 복제하여 TAC1 ,TAC2  번 노드로 활용 하도록 합니다.

그리고 공유 디스크로 사용하기위해 별도의 HDD 를 추가 합니다.

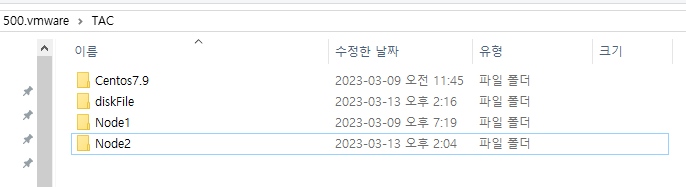

※ OS 디렉토리 위치

•  tac1 : D:\500.vmware\TAC\Node1
•  tac2 : D:\500.vmware\TAC\Node2
• 공유 디스크 파일 디렉토리 : diskFile

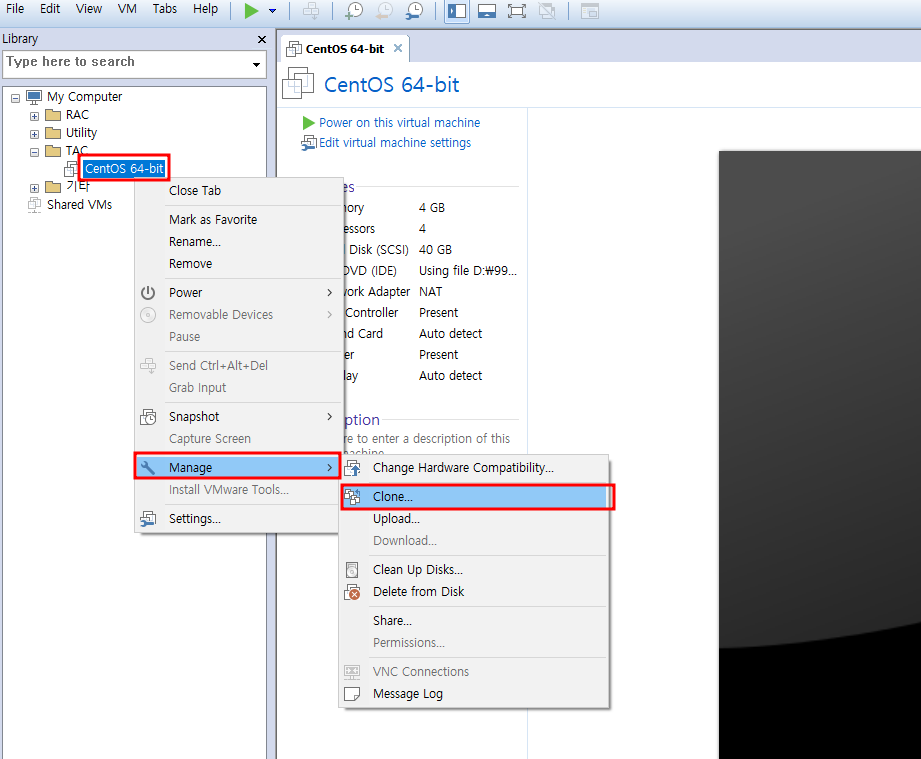

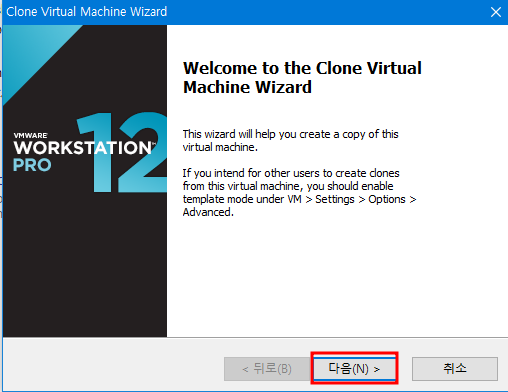

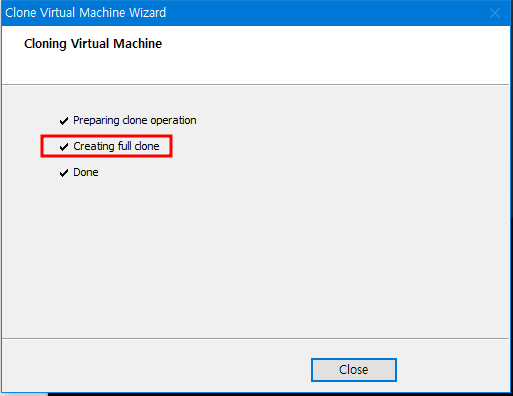

Vmware clone

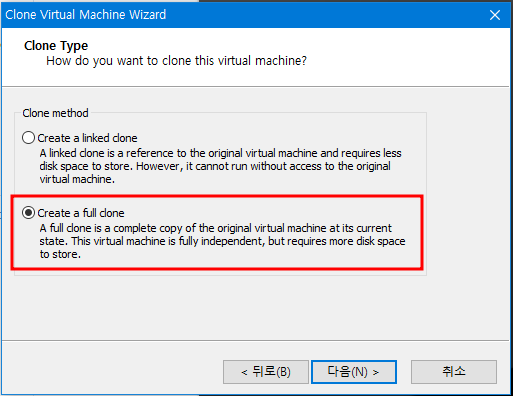

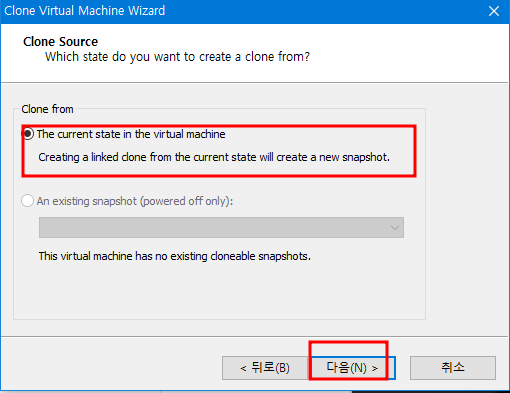

위 구성에서의 설명 처럼 centos 7.9 설치 이미지를  복사하여 (Clone) 두개의 서버를 신규로 생성 합니다.

Vmware Hdd Disk 추가

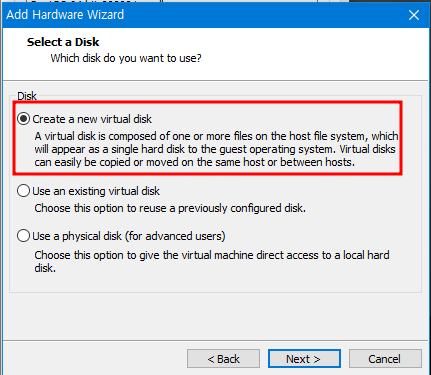

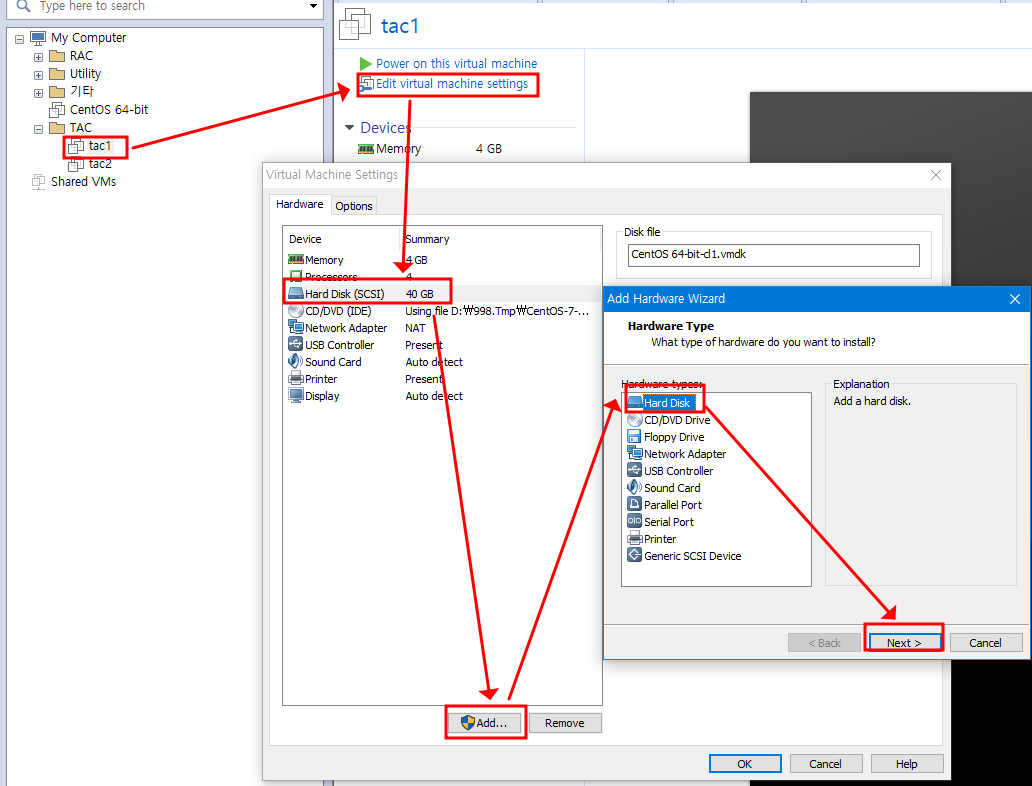

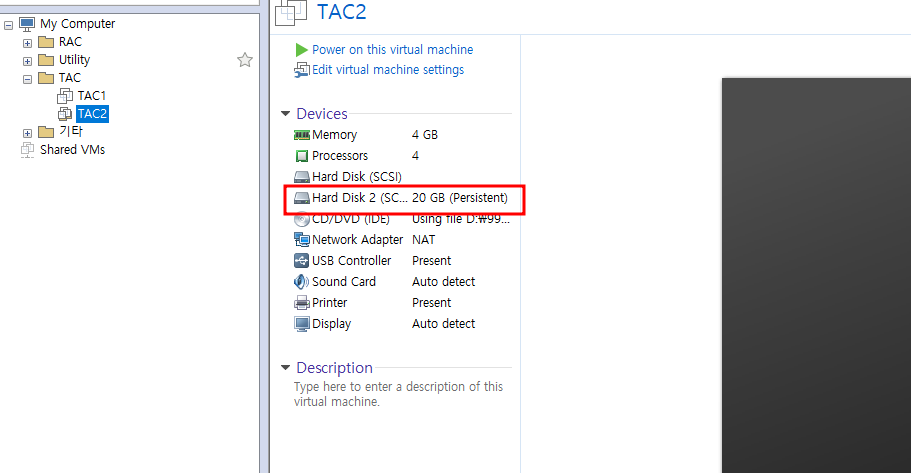

복제한 tac1 machine 에서 하드 디스크(HDD) 를 추가 합니다.

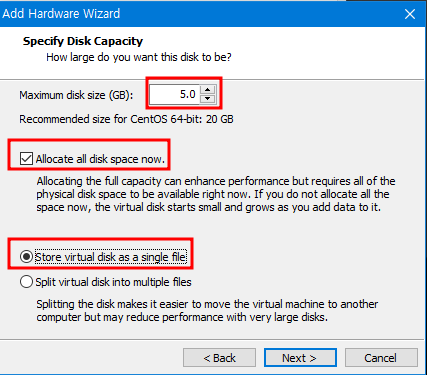

5G HDD 2개를 추가해서 공유 디스크로 사용 하겠습니다.

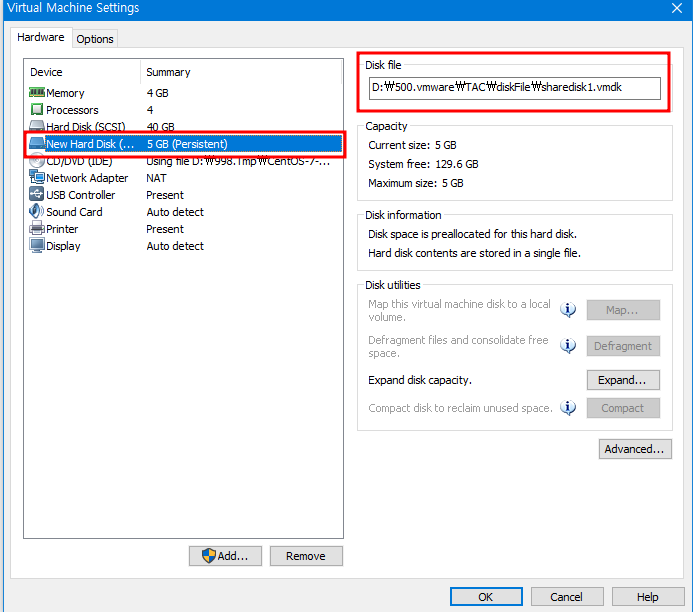

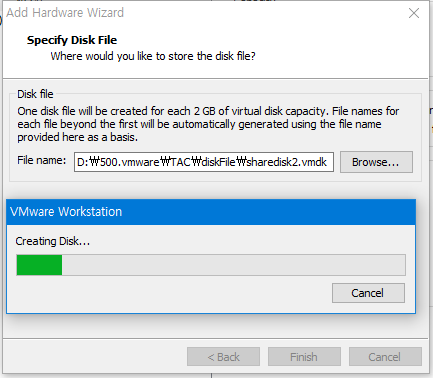

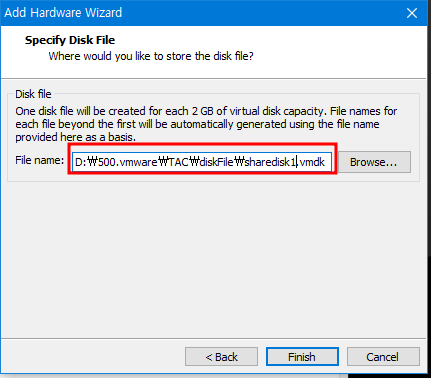

• D:\500.vmware\TAC\diskFile\sharedisk1.vmdk
• diskFile 디렉토리 밑에 sharedisk1.vmdk 라는 이름으로 디스크를 추가 하겠습니다.

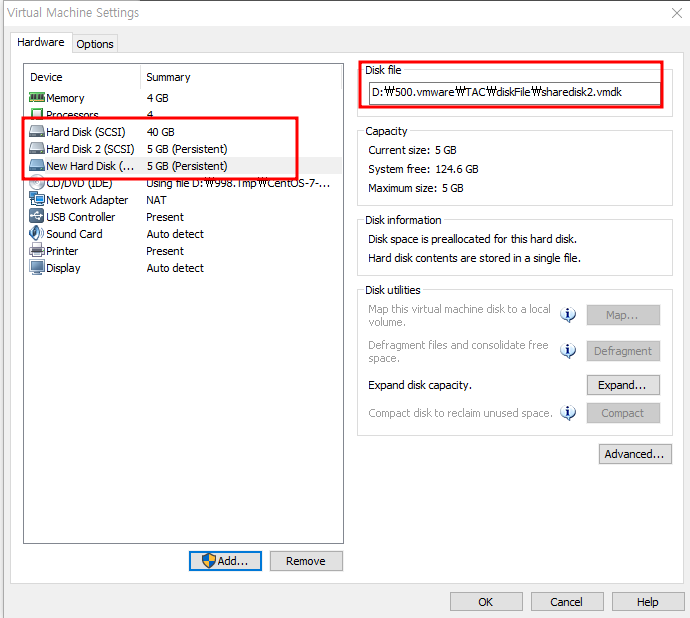

• sharedisk2.vmdk disk 도 동일 한 방식으로 생성을 진행 합니다.

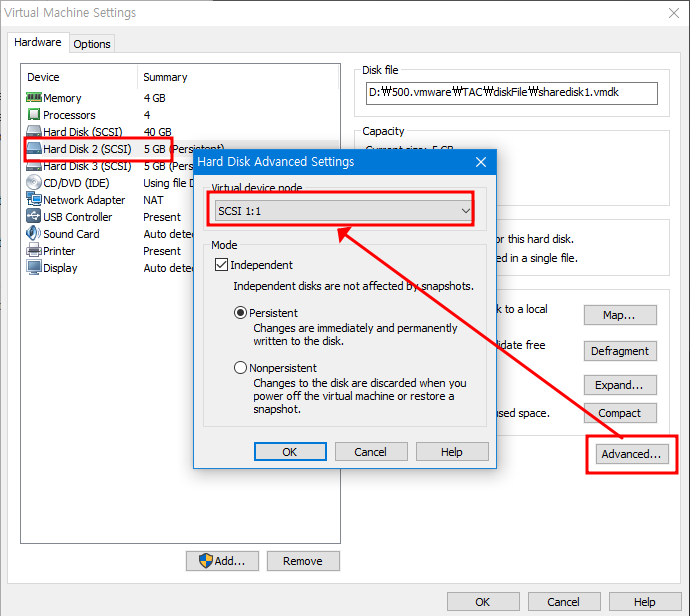

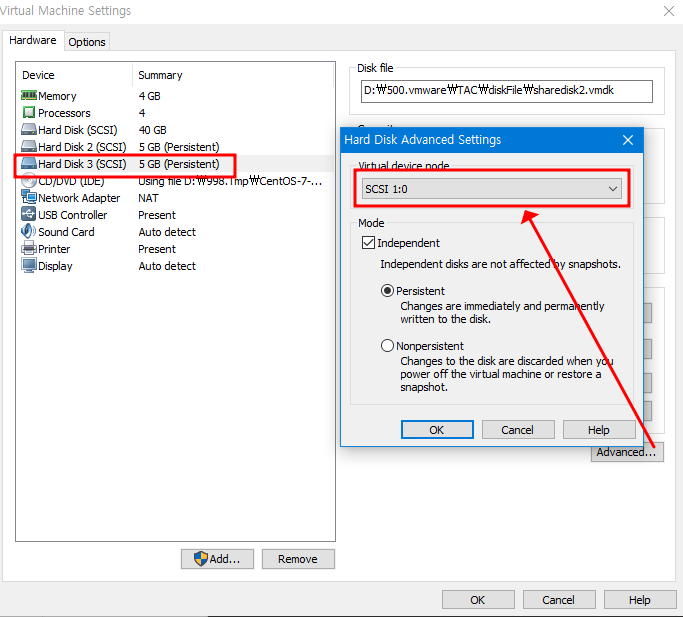

• 정상적으로 disk 가추가되었다면 Virtual device node 를 변경 합니다.

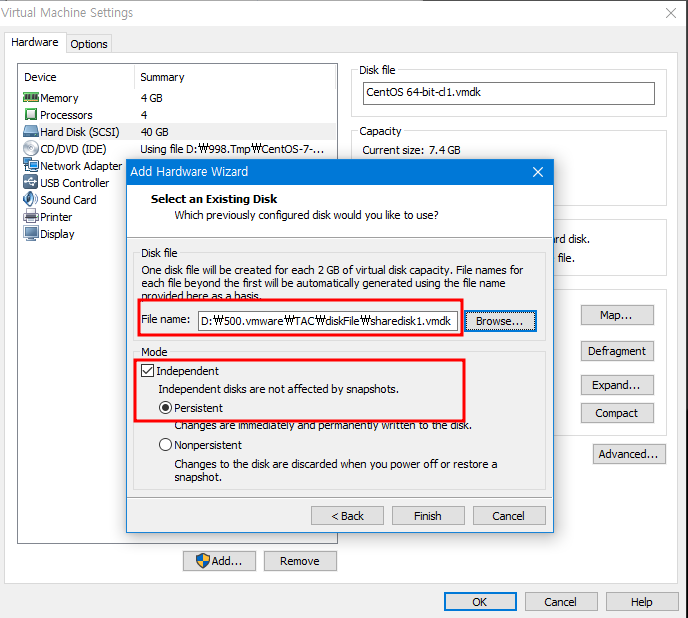

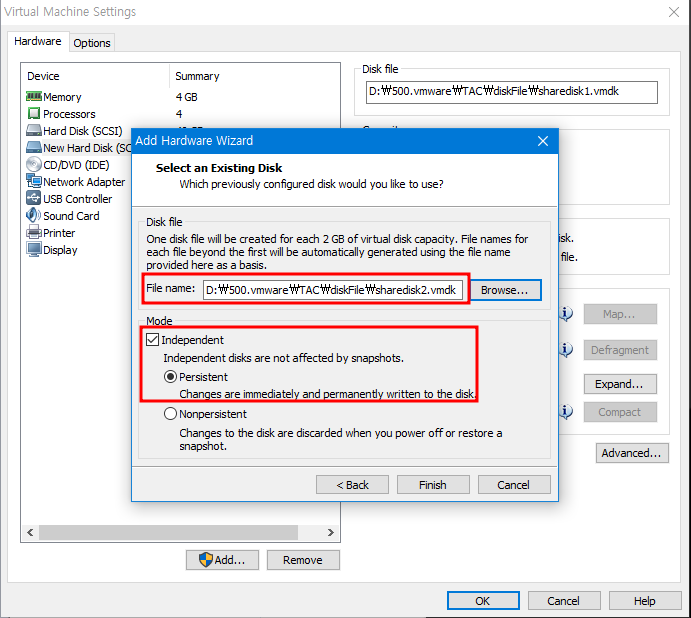

• tac 1 번 machine 에서 추가한 하드디스크를 2번 노드에서도 사용 가능 하도록 tac 2 번 machine 에서 hdd 를 추가 합니다.

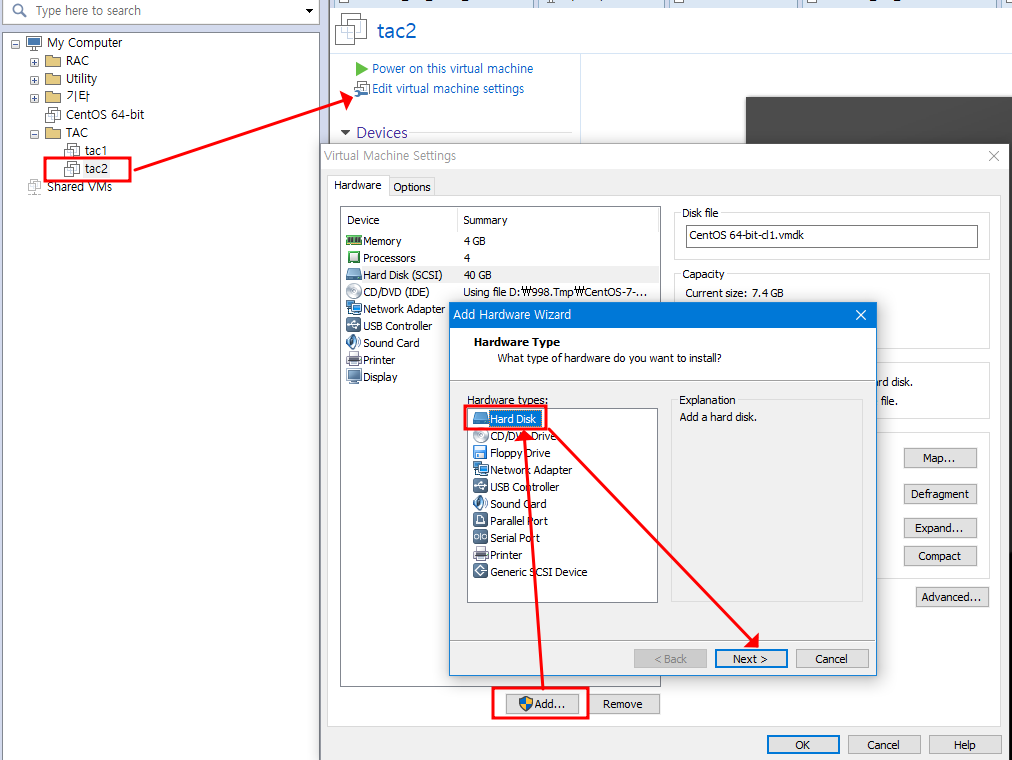

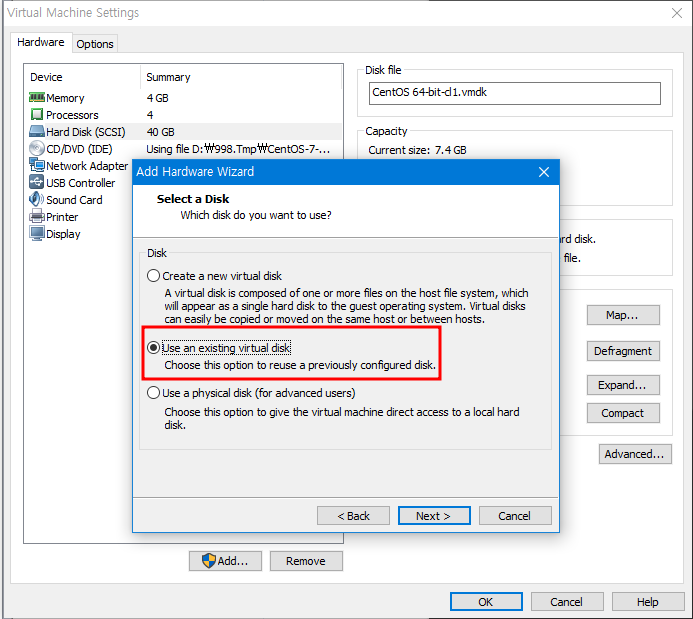

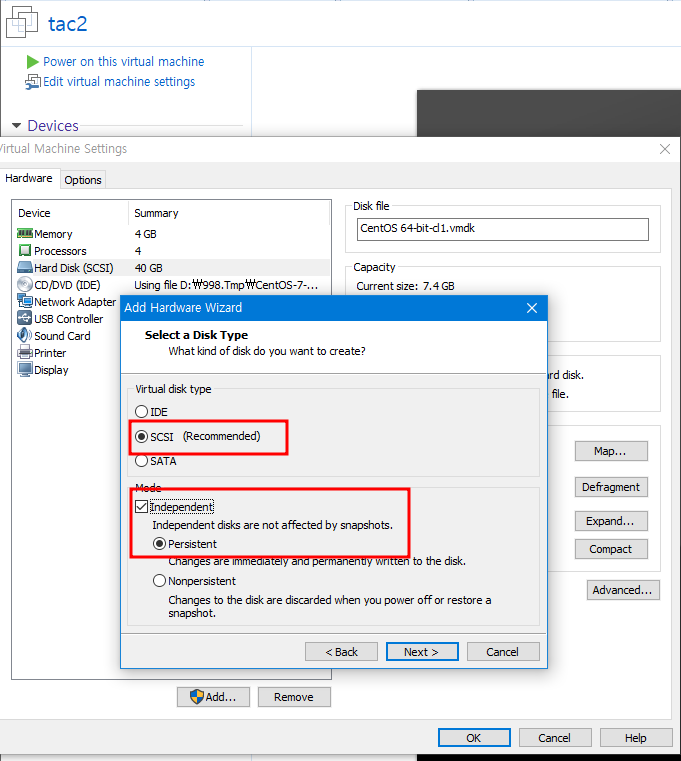

• tac2 번 머신 -> Edit virtual machine-> add -> Hard disk -> next ->

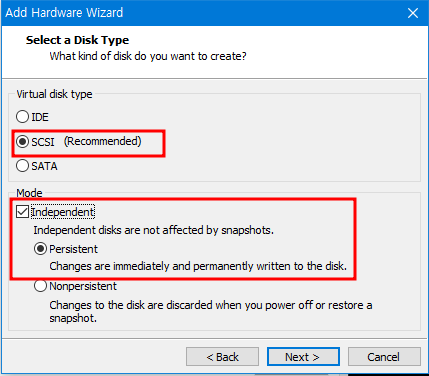

• SCSI-> independent -> next ->Use an exsiting virtual disk

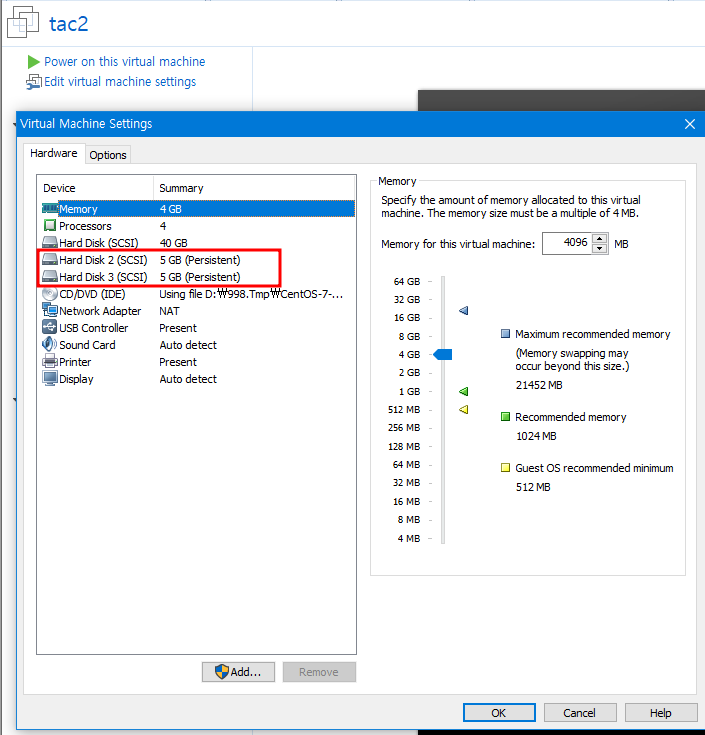

• 같은 방식으로 2번 디스크를 추가 하면 tac2 번 machine 에서도 tac1 에서 추가한 hdd 가 추가된 것을 확인 할수 있습니다.

공유 디스크 파일 수정

추가된 hard disk 를 각각의 서버에서 공유 하려면 추가적인 작업이 필요합니다.

추가된 디스크 파일의 설정파일을 수정합니다.

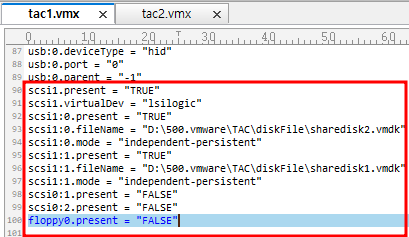

tac1.vmx 파일 수정

#edit start
disk.locking = "FALSE"
scsi1.present = "TRUE"
scsi1.virtualDev = "lsilogic"
scsi1.sharedbus = "VIRTUAL"
#edit end

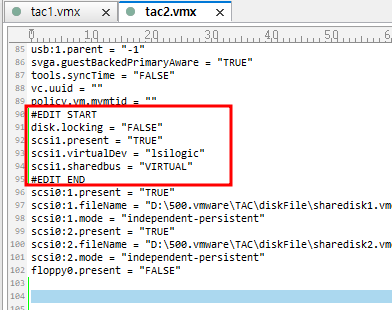

tac2.vmx 파일 수정

#EDIT START
disk.locking = "FALSE"
scsi1.present = "TRUE"
scsi1.virtualDev = "lsilogic"
scsi1.sharedbus = "VIRTUAL"
#EDIT END

• 정상적으로 공유가 되었는지 확인하기 위해 tac 1,2번 machine 을 기동해서 정보를 확인 하겠습니다.

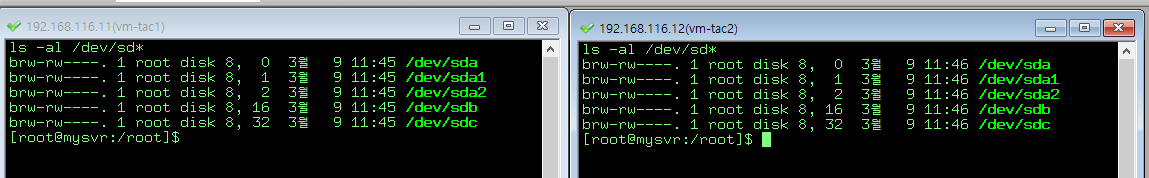

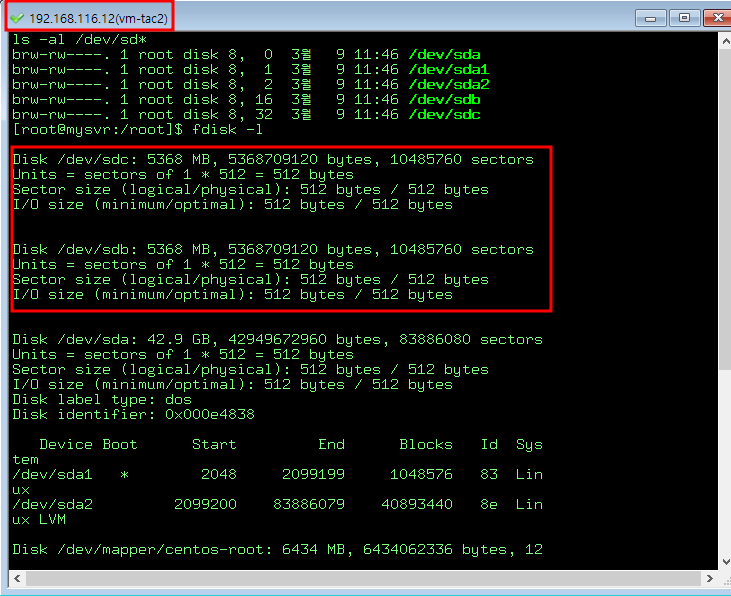

• 정상적으로 설정이 마무리되었다면 각각의 서버에 접속 하여 ls 명령을 통해 추가된 디스크 정보를 확인할수 있습니다.

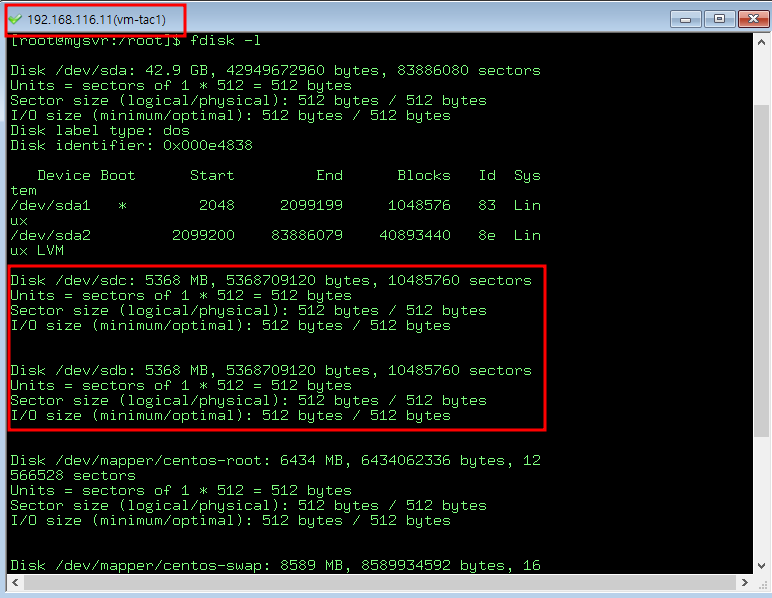

• fdisk -l 명령을 통해서도 추가된 디스크 정보를 확인할수 있습니다.

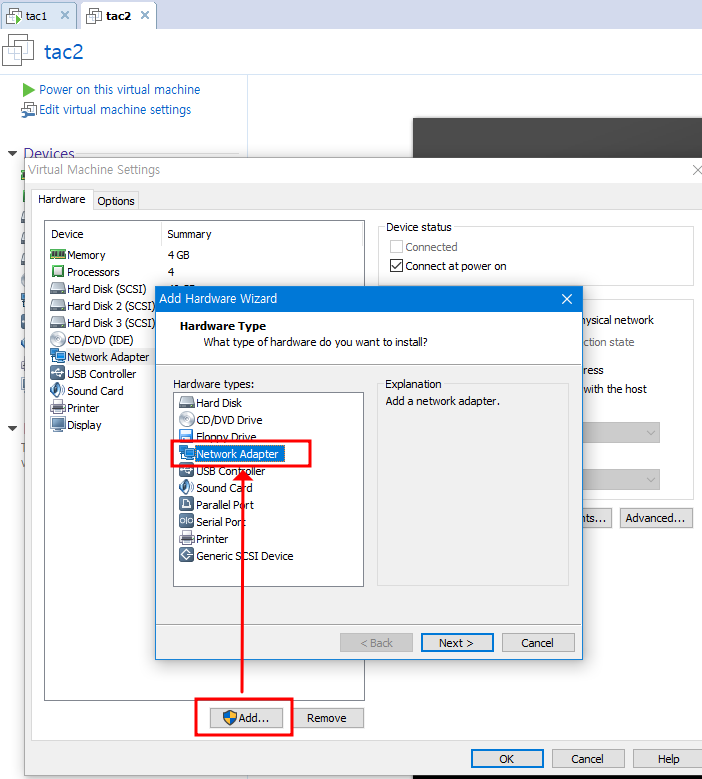

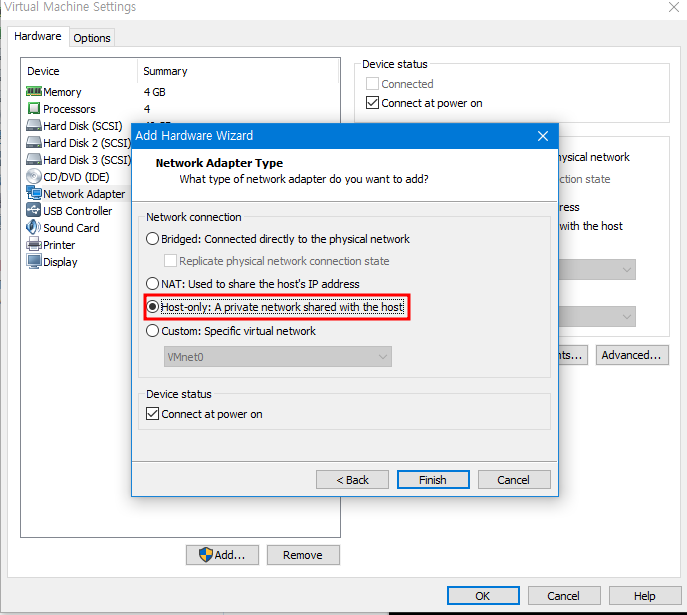

네트워크 추가 설정 (Host-only)

• vmware machine  간 통신(Inter Connect) 을 하기 위한  private network   를 추가 하도록 하겠습니다.
• 각 vm machine 서버 별로 네트워크를 추가 합니다.
  •  Netwrok Adapter->Add -> Host-only

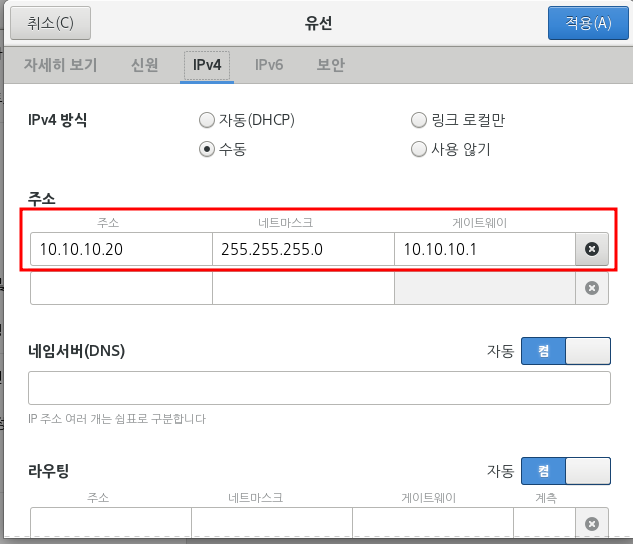

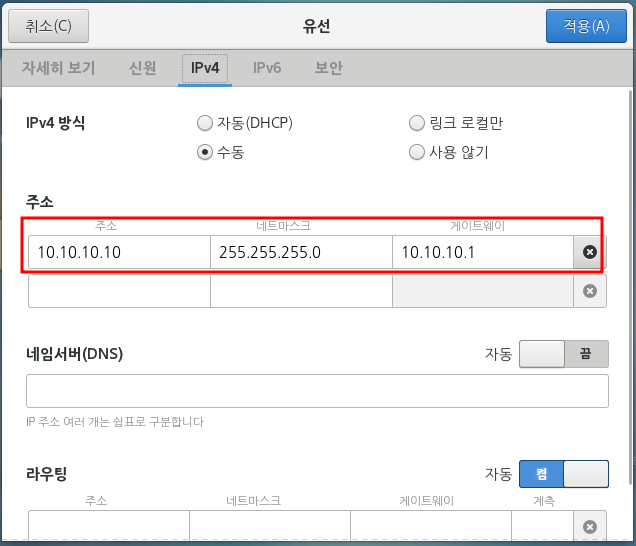

• 정상적으로 추가 되었다면 서버에 접속 해서 IP를 할당 합니다.
  • TAC1 :10.10.10.10
  • TAC2 :10.10.10.20

tac1 번 노드	tac2 번노드

RAW Device 생성

추가한 hdd 디스크를 Raw device  로 생성하는 작업을 진행 합니다.

1. partition 생성
2. Physical Valume 생성
3. Valume 그룹생성
4. Logical Volume 생성
5. Logical volume Raw Device 맵핑

Partition 생성

• fdisk /dev/sdb 명령 수행후 n->p->1->엔터 키 -> 엔터 키-> w 수행

fdisk /dev/sdb

fdisk /dev/sdc

Physical Volume 생성

• 디스크 확인 후  pvcreate  명령을 통해 Physical Volume 을 생성합니다.

pvcreate /dev/sdb1

pvcreate /dev/sdc1

pvdisplay

pvs

볼륨 그룹 생성

• vgcreate 명령을 통해 볼륨 그룹을 생성 합니다.
• vgremove [volume group name] 은 볼륨 그룹 삭제 명령입니다.

vgcreate vg1 /dev/sdb1

vgcreate vg2 /dev/sdc1

vgdisplay

#볼륨그룹삭제
#vgremove vg1 vg2

Logical Volume 생성

• lvcreate -L 100M -n cm_01 vg1
• lvcreate -L [size] -n [logical volume name] [volume group name]
• lvremove /dev/vg1/cm_01 -> 삭제 명령

#volumn Group vg1
lvcreate -L 128M -n vol_128m_01 vg1
lvcreate -L 128M -n vol_128m_02 vg1
lvcreate -L 128M -n vol_128m_03 vg1
lvcreate -L 128M -n vol_128m_04 vg1
lvcreate -L 128M -n vol_128m_05 vg1
lvcreate -L 128M -n vol_128m_06 vg1
lvcreate -L 128M -n vol_128m_07 vg1
lvcreate -L 128M -n vol_128m_08 vg1
lvcreate -L 128M -n vol_128m_09 vg1
lvcreate -L 128M -n vol_128m_10 vg1
lvcreate -L 128M -n vol_128m_11 vg1
lvcreate -L 128M -n vol_128m_12 vg1
lvcreate -L 128M -n vol_128m_13 vg1
lvcreate -L 256M -n vol_256m_14 vg1
lvcreate -L 512M -n vol_512m_15 vg1
lvcreate -L 512M -n vol_512m_16 vg1
lvcreate -L 1024M -n vol_1024m_17 vg1
lvcreate -L 1024M -n vol_1024m_19 vg1

#volumn Group vg2
lvcreate -L 128M -n  vol_128m_01 vg2
lvcreate -L 128M -n  vol_128m_02 vg2
lvcreate -L 128M -n  vol_128m_03 vg2
lvcreate -L 128M -n  vol_128m_04 vg2
lvcreate -L 128M -n  vol_128m_05 vg2
lvcreate -L 128M -n  vol_128m_06 vg2
lvcreate -L 128M -n  vol_128m_07 vg2
lvcreate -L 128M -n  vol_128m_08 vg2
lvcreate -L 128M -n  vol_128m_09 vg2
lvcreate -L 256M -n  vol_256m_10 vg2
lvcreate -L 512M -n  vol_512m_11 vg2
lvcreate -L 1024M -n  vol_1024m_12 vg2
lvcreate -L 2048M -n  vol_2048m_13 vg2

• logical volume 정보 확인

lvdisplay vg1

lvdisplay vg2

lvs

ls -al /dev/vg1 |awk '{print $9}'

lvs

pvs

RAW Device 맵핑

logical volume 까지 정상적으로 생성되었다면 이제 마지막 작업으로

RAW Device 와 생성한 volume 을 맵핑하는 작업을 진행 하겠습니다.

파일은 /etc/udev/rules.d/70-persistent-ipoib.rules  파일 정보 수정하여 raw device 를 생성 할수 있습니다.

• /etc/udev/rules.d/70-persistent-ipoib.rules

ACTION!="add|change" , GOTO="raw_end"

#ENV{DM_VG_NAME}=="[volum group name ]", ENV{DM_LV_NAME}=="[logical volumn name ]",RUN+="/usr/bin/raw /dev/raw/raw1 %N"

ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_128m_01",RUN+="/usr/bin/raw /dev/raw/raw1 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_128m_02",RUN+="/usr/bin/raw /dev/raw/raw2 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_128m_03",RUN+="/usr/bin/raw /dev/raw/raw3 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_128m_04",RUN+="/usr/bin/raw /dev/raw/raw4 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_128m_05",RUN+="/usr/bin/raw /dev/raw/raw5 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_128m_06",RUN+="/usr/bin/raw /dev/raw/raw6 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_128m_07",RUN+="/usr/bin/raw /dev/raw/raw7 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_128m_08",RUN+="/usr/bin/raw /dev/raw/raw8 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_128m_09",RUN+="/usr/bin/raw /dev/raw/raw9 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_128m_10",RUN+="/usr/bin/raw /dev/raw/raw10 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_128m_11",RUN+="/usr/bin/raw /dev/raw/raw11 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_128m_12",RUN+="/usr/bin/raw /dev/raw/raw12 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_128m_13",RUN+="/usr/bin/raw /dev/raw/raw13 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_256m_14",RUN+="/usr/bin/raw /dev/raw/raw14 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_512m_15",RUN+="/usr/bin/raw /dev/raw/raw15 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_512m_16",RUN+="/usr/bin/raw /dev/raw/raw16 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_1024m_17",RUN+="/usr/bin/raw /dev/raw/raw17 %N"
ENV{DM_VG_NAME}=="vg1", ENV{DM_LV_NAME}=="vol_1024m_19",RUN+="/usr/bin/raw /dev/raw/raw19 %N"
ENV{DM_VG_NAME}=="vg2", ENV{DM_LV_NAME}=="vol_128m_01",RUN+="/usr/bin/raw /dev/raw/raw20 %N"
ENV{DM_VG_NAME}=="vg2", ENV{DM_LV_NAME}=="vol_128m_02",RUN+="/usr/bin/raw /dev/raw/raw21 %N"
ENV{DM_VG_NAME}=="vg2", ENV{DM_LV_NAME}=="vol_128m_03",RUN+="/usr/bin/raw /dev/raw/raw22 %N"
ENV{DM_VG_NAME}=="vg2", ENV{DM_LV_NAME}=="vol_128m_04",RUN+="/usr/bin/raw /dev/raw/raw23 %N"
ENV{DM_VG_NAME}=="vg2", ENV{DM_LV_NAME}=="vol_128m_05",RUN+="/usr/bin/raw /dev/raw/raw24 %N"
ENV{DM_VG_NAME}=="vg2", ENV{DM_LV_NAME}=="vol_128m_06",RUN+="/usr/bin/raw /dev/raw/raw25 %N"
ENV{DM_VG_NAME}=="vg2", ENV{DM_LV_NAME}=="vol_128m_07",RUN+="/usr/bin/raw /dev/raw/raw26 %N"
ENV{DM_VG_NAME}=="vg2", ENV{DM_LV_NAME}=="vol_128m_08",RUN+="/usr/bin/raw /dev/raw/raw27 %N"
ENV{DM_VG_NAME}=="vg2", ENV{DM_LV_NAME}=="vol_128m_09",RUN+="/usr/bin/raw /dev/raw/raw28 %N"
ENV{DM_VG_NAME}=="vg2", ENV{DM_LV_NAME}=="vol_256m_10",RUN+="/usr/bin/raw /dev/raw/raw29 %N"
ENV{DM_VG_NAME}=="vg2", ENV{DM_LV_NAME}=="vol_512m_11",RUN+="/usr/bin/raw /dev/raw/raw30 %N"
ENV{DM_VG_NAME}=="vg2", ENV{DM_LV_NAME}=="vol_1024m_12",RUN+="/usr/bin/raw /dev/raw/raw31 %N"
ENV{DM_VG_NAME}=="vg2", ENV{DM_LV_NAME}=="vol_2048m_13",RUN+="/usr/bin/raw /dev/raw/raw32 %N"

KERNEL=="raw*",OWNER="tac",GROUP="tibero",MODE="0660"
LABEL="raw_end"

RAW Device 등록 및 상태 확인

udevadm 명령을 통해 raw device 정보를 추가 하고 갱신 할수 있습니다.

• 변경사항 reload : udevadm control --reload-rules
• 추가: udevadm trigger --action=add
• 정보 확인: raw -qa or ls -al /dev/raw*

udevadm control --reload-rules
udevadm trigger --action=add

raw -qa

ls -al /dev/raw*

리눅스 VM 재 부팅

• 정상적으로 적용이 되었는지 확인을 위해 각 각 서버를 재기동 합니다.
• 순서는 1번 tac1 machine 부팅 -> 2 번 tac2 machine 부팅 순으로 진행을 합니다.
• 동시에 부팅 시킬 경우 정상적으로 리눅스가 부팅이 되지 않을 수 있다.

Tibero TAC 설치

이제 리눅스 머신의 서버의 설정이 끝났다면  티베로 설치 작업을 진행 하도록 하겠습니다.

방화벽 해제

systemctl stop firewalld
systemctl disable  firewalld

Tibero 계정 생성

groupadd tibero
adduser -d /home/tac -g tibero tac

커널 파라미터 수정 및 적용

vi /etc/sysctl.conf

sysctl -p

kernel.shmmax = 4092966912
kernel.shmmni = 4096
kernel.shmall = 4000000000
kernel.sem =  10000 32000 10000 10000
kernel.sysrq = 1
kernel.core_uses_pid = 1
kernel.msgmnb = 65536
kernel.msgmax = 65536
kernel.msgmni = 2048
net.ipv4.tcp_syncookies = 1
net.ipv4.ip_forward = 1
net.ipv4.conf.default.accept_source_route = 0
net.ipv4.tcp_tw_recycle = 1
net.ipv4.tcp_max_syn_backlog = 4096
net.ipv4.conf.all.arp_filter = 1
net.ipv4.ip_local_port_range = 9000 65535
net.core.netdev_max_backlog = 10000
net.core.rmem_max = 4194304
net.core.wmem_max = 4194304
vm.overcommit_memory = 0
fs.file-max = 6815744

바이너리 준비 ( Tibero7 & Licnese.xml 파일)

• 바이너리는 준비 작업은 생략 하겠습니다.

Tibero profile 및 파일 설정  (환경설정)

TAC 설치

• tac 설정 관련 파일을 tibero7 각 디렉토리로  Copy 합니다.

#TAC1 번 노드
cp tac1.tip $TB_HOME/config/tac1.tip
cp cm1.tip $TB_HOME/config/cm1.tip
cp tbdsn.tbr $TB_HOME/client/config/tbdsn.tbr
cp license.xml $TB_HOME/license/license.xml



#TAC2 번 노드
cp tac2.tip $TB_HOME/config/tac2.tip
cp cm2.tip $TB_HOME/config/cm2.tip
cp tbdsn.tbr $TB_HOME/client/config/tbdsn.tbr
cp license.xml $TB_HOME/license/license.xml

TAC1 번 노드 수행 작업

 CM (Tibero Cluster Manager)  네트워크  리소스 등록

#TAC1
tbcm -b
cmrctl add network --nettype private --ipaddr 10.10.10.10 --portno 51210 --name net1
cmrctl show
cmrctl add network --nettype public --ifname ens33 --name pub1
cmrctl show
cmrctl add cluster --incnet net1 --pubnet pub1 --cfile "/dev/raw/raw1" --name cls1
cmrctl start cluster --name cls1
cmrctl show

CM Tibero DB Cluster Service 등록

#TAC Cluster
#serivce name = DB_NAME (tibero)
cmrctl add service --name tibero --cname cls1 --type db --mode AC
cmrctl show
cmrctl add db --name tac1 --svcname tibero --dbhome $CM_HOME
cmrctl show

Database Create 생성

• tac1  번 instance nomount 부팅 및 상태 확인

cmrctl start db --name tac1 --option "-t nomount"

• tac1 번 instance 접속후 데이터베이스 create
• tbsql sys/tibero@tac1

CREATE DATABASE "tibero"
                   USER sys IDENTIFIED BY tibero
          MAXINSTANCES 8
          MAXDATAFILES 256
CHARACTER set MSWIN949
NATIONAL character set UTF16
LOGFILE GROUP 0 ('/dev/raw/raw3','/dev/raw/raw22') SIZE 127M,
        GROUP 1 ('/dev/raw/raw4','/dev/raw/raw23') SIZE 127M,
        GROUP 2 ('/dev/raw/raw5','/dev/raw/raw24') SIZE 127M
        MAXLOGFILES 100
          MAXLOGMEMBERS 8
          ARCHIVELOG
         DATAFILE '/dev/raw/raw10' SIZE 127M
         AUTOEXTEND off
         DEFAULT TABLESPACE USR
         DATAFILE '/dev/raw/raw11' SIZE 127M
        AUTOEXTEND off
        DEFAULT TEMPORARY TABLESPACE TEMP
        TEMPFILE '/dev/raw/raw12' SIZE 127M
        AUTOEXTEND off
        UNDO TABLESPACE UNDO0
        DATAFILE '/dev/raw/raw9' SIZE 127M
        AUTOEXTEND off ;

TAC2 번 노드 의 redo 및 undo 생성 및 thread  활성화

• tac1 번 노드  Normal  모드로 재 부팅 부팅 후  undo 및 redo 생성후 쓰레드1 활성화

CREATE UNDO TABLESPACE UNDO1 DATAFILE '/dev/raw/raw28' SIZE 127M AUTOEXTEND off;
create tablespace syssub datafile '/dev/raw/raw12' SIZE 127M AUTOEXTEND off;
ALTER DATABASE ADD LOGFILE THREAD 1 GROUP 3 ('/dev/raw/raw6','/dev/raw/raw25') size 127M;
ALTER DATABASE ADD LOGFILE THREAD 1 GROUP 4 ('/dev/raw/raw7','/dev/raw/raw26') size 127M;
ALTER DATABASE ADD LOGFILE THREAD 1 GROUP 5 ('/dev/raw/raw8','/dev/raw/raw27') size 127M;
ALTER DATABASE ENABLE PUBLIC THREAD 1;

system.sh 수행

$TB_HOME/scripts/system.sh -p1 tibero -p2 syscat -a1 y -a2 y -a3 y -a4 y

TAC 2번 노드 수행 작업

• 2번째 노드의 vmware 에 접속하여 일련의 작업을 수행한다.

CM (Tibero Cluster Manager) 맵버십 등록

tbcm -b
cmrctl add network --nettype private --ipaddr 10.10.10.20 --portno 51210 --name net2
cmrctl show
cmrctl add network --nettype public --ifname ens33 --name pub2
cmrctl show
cmrctl add cluster --incnet net2 --pubnet pub2 --cfile "/dev/raw/raw1" --name cls1
cmrctl show
cmrctl start cluster --name cls1
cmrctl show

TAC 2번 instance 의 DB Cluster Service 등록

cmrctl add db --name tac2 --svcname tibero --dbhome $CM_HOME

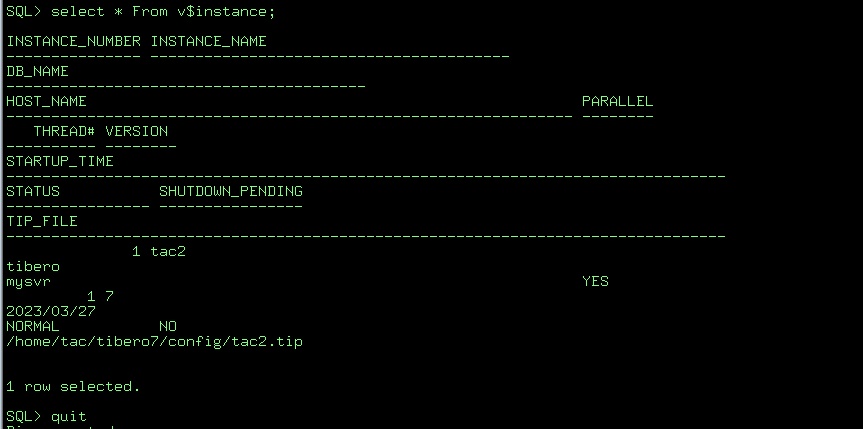

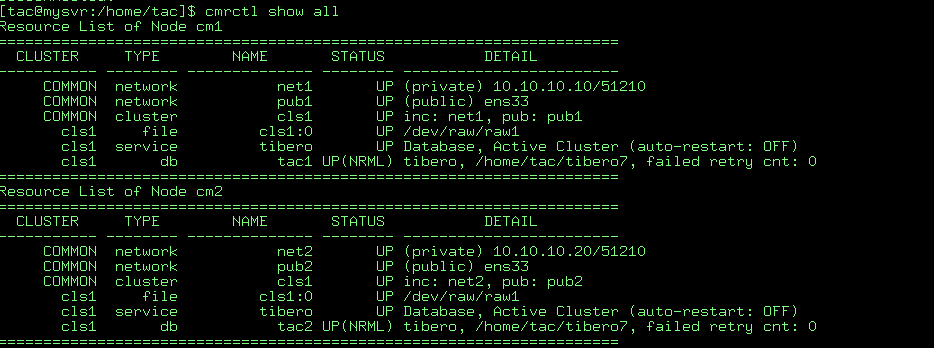

TAC 2번 instance 접속 및 상태 확인

• cmrctl show all

R 설치 및 실행

yum install epel-release

yum install R

R 이 정상적으로 설치가 되었다면 R 을 실행합니다.

Tibero RODBC 연동 테스트

Tibero7 과 연동 테스트를 진행한 샘플 코드 입니다.

사전에 UnixODBC 연결 셋팅이 선행 되어야 합니다.

.odbc.ini 설정

[ODBC Data Sources]

Tibero7 = Tibero7 ODBC driver

[ODBC]

Trace = 1

TraceFile = /home/unixODBC/unixODBC-2.3.9/trace/odbc.trace

[Tibero7]
Driver = /data1/7FS02/tibero7/client/lib/libtbodbc.so
Description = Tibero ODBC driver for Tibero
server = 192.168.116.12


#server는(ip,hostname 둘다가능)
port = 35000
#port 는 tibero port
database = tibero
#database 는  DB_NAME 입력
User =tibero
Password = tmax

R 연동 테스트

library(RODBC)
db <- odbcConnect("Tibero7", uid="tibero", pwd="tmax")
query_result <- sqlQuery(db, "SELECT * FROM DUAL")
query_result

Tibero Jdbc 를 이용해 Clob 을 조회 하는 샘플소스를 예제를 기록 합니다.

Clob 컬럼을  포함한 샘플 테이블 생성

try {
	tbstmt.executeQuery("drop table TEST_CLOB_TBL");
} catch (SQLException e) {
	e.printStackTrace();
}

try {
	tbstmt.executeQuery("create table TEST_CLOB_TBL (c1 varchar2(10000))");
} catch (SQLException e) {
	e.printStackTrace();
}

try {
	tbstmt.executeQuery("insert into TEST_CLOB_TBL select level from dual connect by level <= 10");
} catch (SQLException e) {
	e.printStackTrace();
}

Clob 컬럼 조회

try {

	ResultSet rs = tbstmt.executeQuery("select xmlagg(xmlelement(c1, c1)) as col_clob from TEST_CLOB_TBL");

	if (rs.next()) {

		TbClob clob = (TbClob) rs.getClob("col_clob");
		Reader instream = clob.getCharacterStream();
		char[] buffer = new char[10];
		int length = 0;

		while ((length = instream.read(buffer)) != -1) {

			for (int i = 0; i < length; i++)
				System.out.print(buffer[i]);
		}

		instream.close();
	}
	rs.close();
} catch (SQLException e) {
	e.printStackTrace();
}

ClobTest.java

import java.io.Reader;
import java.sql.Connection;
import java.sql.DriverManager;
import java.sql.ResultSet;
import java.sql.SQLException;
import java.sql.Statement;

import com.tmax.tibero.jdbc.TbClob;

public class ClobTest {

	static String IP = "localhost";
	static String PORT = "40060";
	static String TB_SID = "tibero";
	static String userid = "tibero";
	static String pwd = "tmax";

	public static void main(String args[]) {
		try {
			Class.forName("com.tmax.tibero.jdbc.TbDriver");

			Connection tbconn;
			Statement tbstmt;
			tbconn = DriverManager.getConnection("jdbc:tibero:thin:@" + IP + ":" + PORT + ":" + TB_SID, userid, pwd);

			tbstmt = tbconn.createStatement();

			try {
				tbstmt.executeQuery("drop table TEST_CLOB_TBL");
			} catch (SQLException e) {
				e.printStackTrace();
			}

			try {
				tbstmt.executeQuery("create table TEST_CLOB_TBL (c1 varchar2(10000))");
			} catch (SQLException e) {
				e.printStackTrace();
			}

			try {
				tbstmt.executeQuery("insert into TEST_CLOB_TBL select level from dual connect by level <= 10");
			} catch (SQLException e) {
				e.printStackTrace();
			}

			try {

				ResultSet rs = tbstmt.executeQuery("select xmlagg(xmlelement(c1, c1)) as col_clob from TEST_CLOB_TBL");

				if (rs.next()) {

					TbClob clob = (TbClob) rs.getClob("col_clob");
					Reader instream = clob.getCharacterStream();
					char[] buffer = new char[10];
					int length = 0;

					while ((length = instream.read(buffer)) != -1) {

						for (int i = 0; i < length; i++)
							System.out.print(buffer[i]);
					}

					instream.close();
				}
				rs.close();
			} catch (SQLException e) {
				e.printStackTrace();
			}

			tbstmt.close();
			tbconn.close();
		} catch (Exception e) {
			e.printStackTrace();
		}
	}
}

Tibero 에서 제공하는 TDP.net 테스트 방법에 대해 소개 하겠습니다.

TDP.net 드라이버는 Tibero 에서 제공하는 .NET Data Provider로서 사용자의 .NET 애플리케이션 프로그램과 Tibero간의 SQL 인터페이스 역할을 수행합니다.

Oracle 에서 제공하는 ODP.net 과 동일한 역할을 수행 합니다.

Visual Studio .Net 환경 C# 테스트 가이드

• 본 예제는 Visual Studio 환경에서 TDP.net 드라이버를 이용한 Tibero 연동 테스트에 대해 설명 합니다.

Visual Sutudio TDP.net 프로젝트 기본 환경 설정

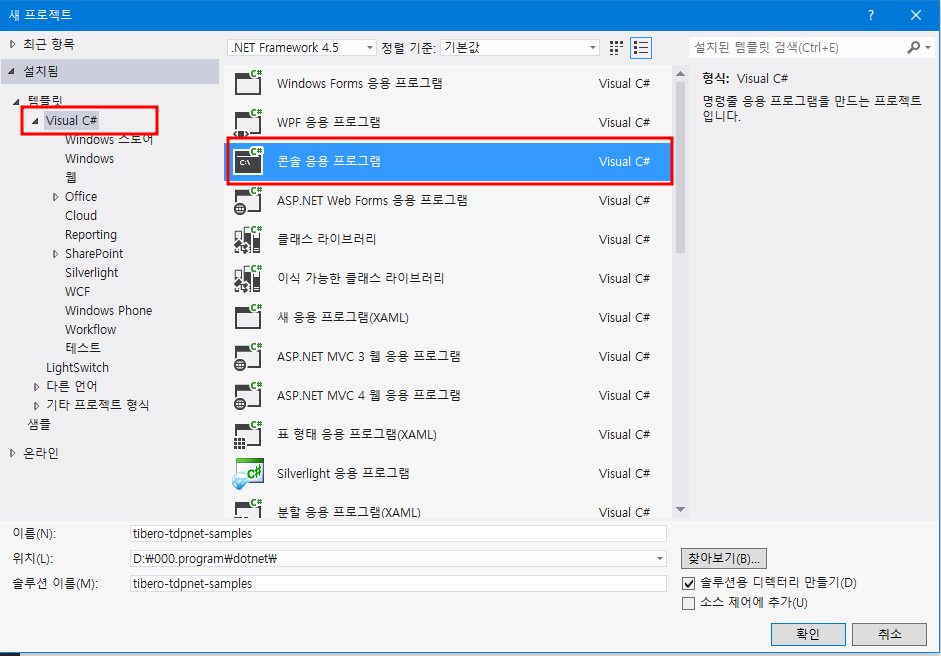

• 새프로젝트 -> 템플릿 -> Visual C# -> 콘솔 응용프로그램 선택

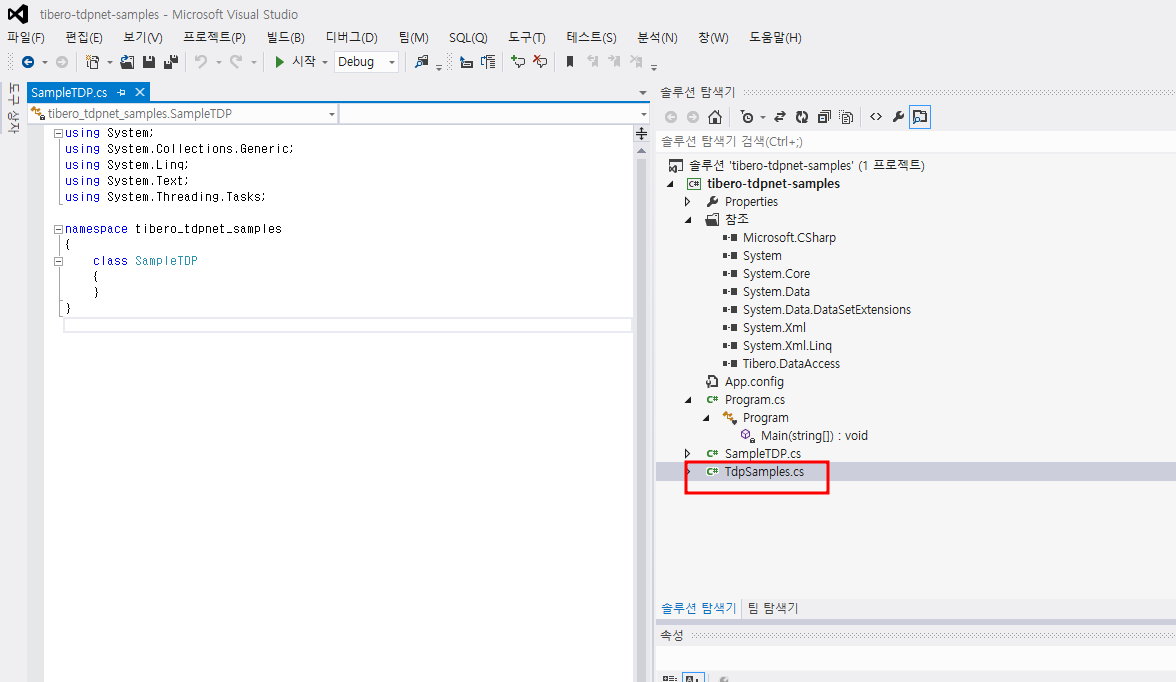

Visual Sutudio C# Test 파일 생성

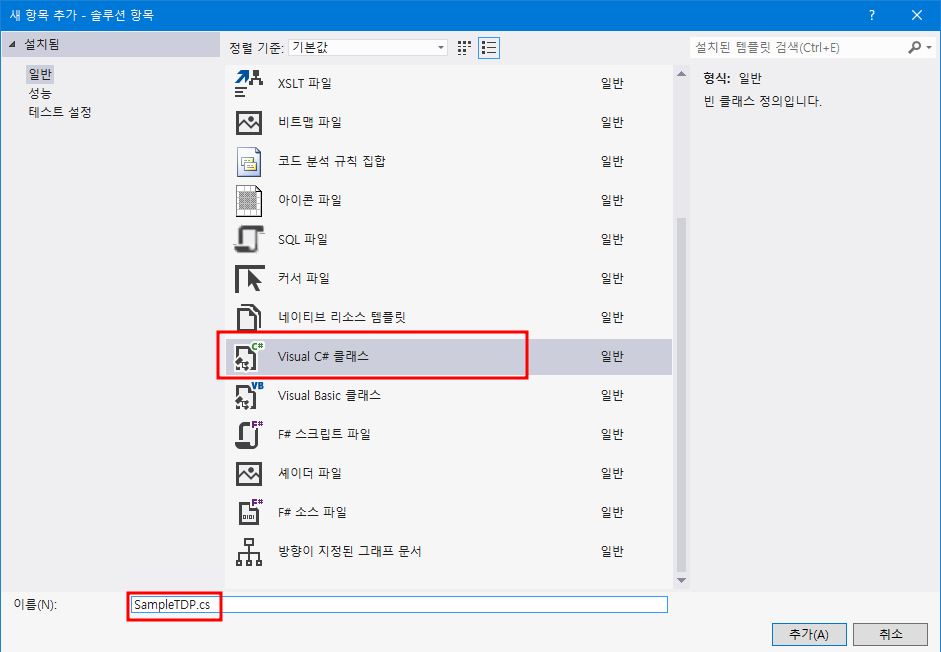

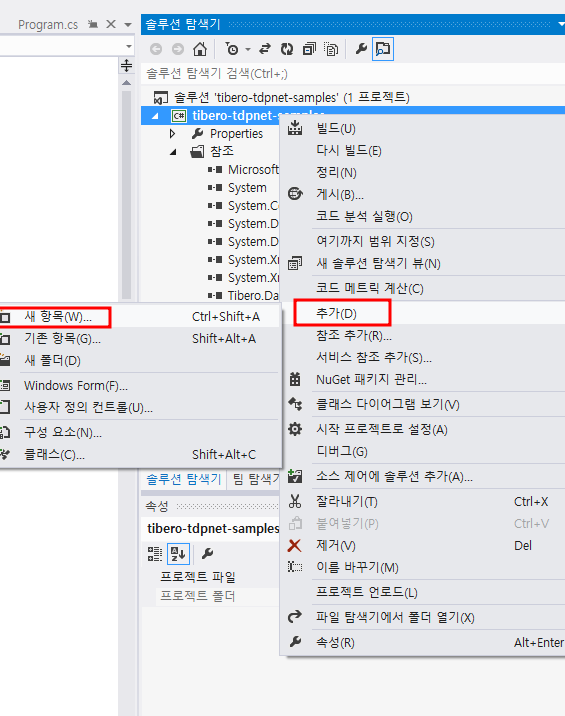

• 솔루션 탐색기 에서 마우스 우클릭 후 추가 버튼 클릭 합니다.
• 새항목 선택 -> C# 클래스 파일을 선택 합니다.
• SampleTDP.cs  파일로 생성 하겠습니다.
• SampleTDP.cs 파일에 메인 함수를 추가 합니다.

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;

namespace tibero_tdpnet_samples
{
    class SampleTDP
    {

        static void Main(string[] args)
        {
            try
            {
                SampleTDP sample = new SampleTDP();
                Console.WriteLine("=== TEST START ===");
            }
            catch (Exception e)
            {
                Console.WriteLine(e.Message);
                Console.WriteLine(e.ToString());

            }
            Console.WriteLine(" == Success == ");
            Console.ReadLine();
        }
    }
}

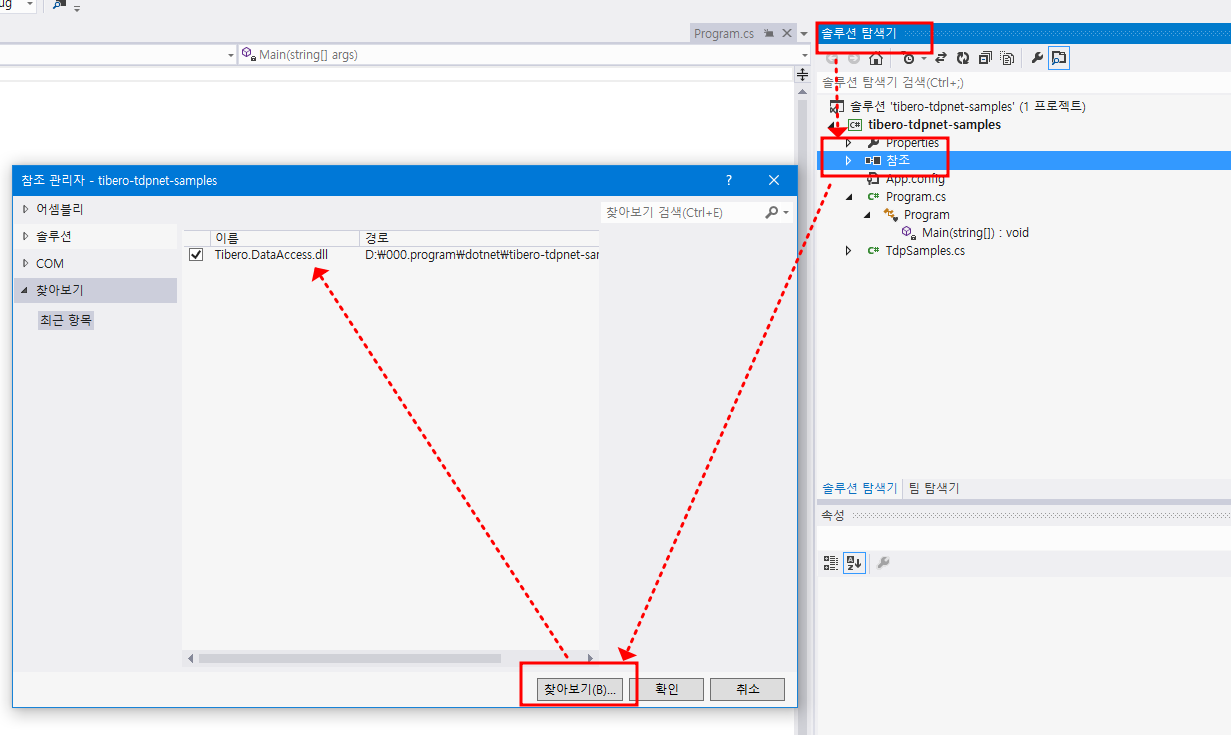

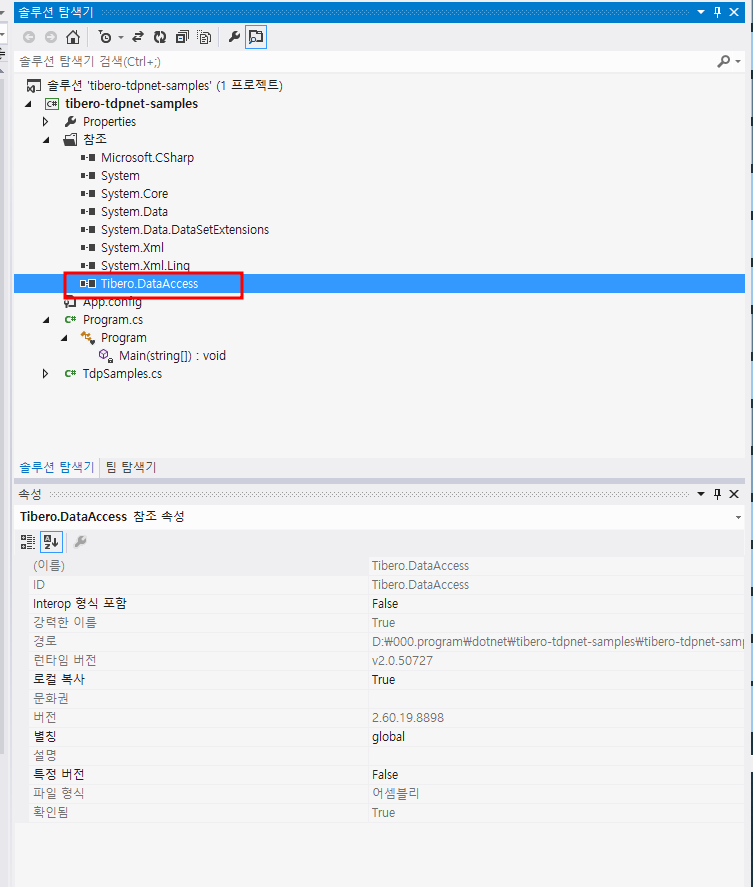

TDP.net 라이브러리 추가

• 프로젝트 우측 솔루션 탐색기 선택 -> 참조 버튼 우클릭 -> 찾아 보기 에서 Tibero.DataAccess.dll 라이브러리 추가
• 이클립스에서 jar 파일 라이브러리를 추가하는 작업이라고 보시면 됩니다.

테스트 코드 실행

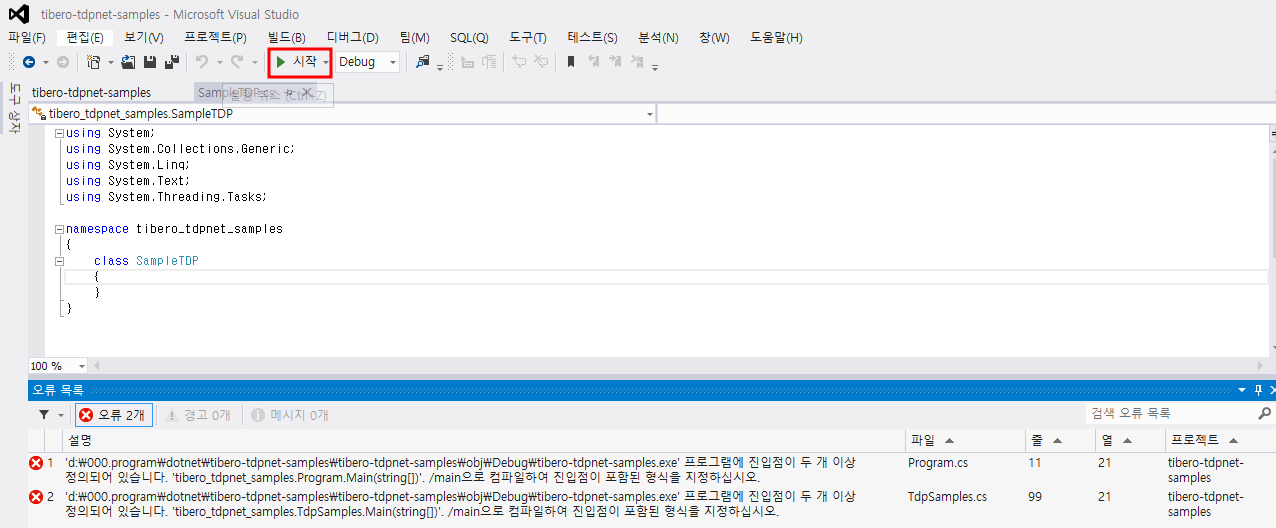

• Visual Studio 상단 실행 버튼을 클릭합니다.
• 아래 처럼 에러가 발생합니다.

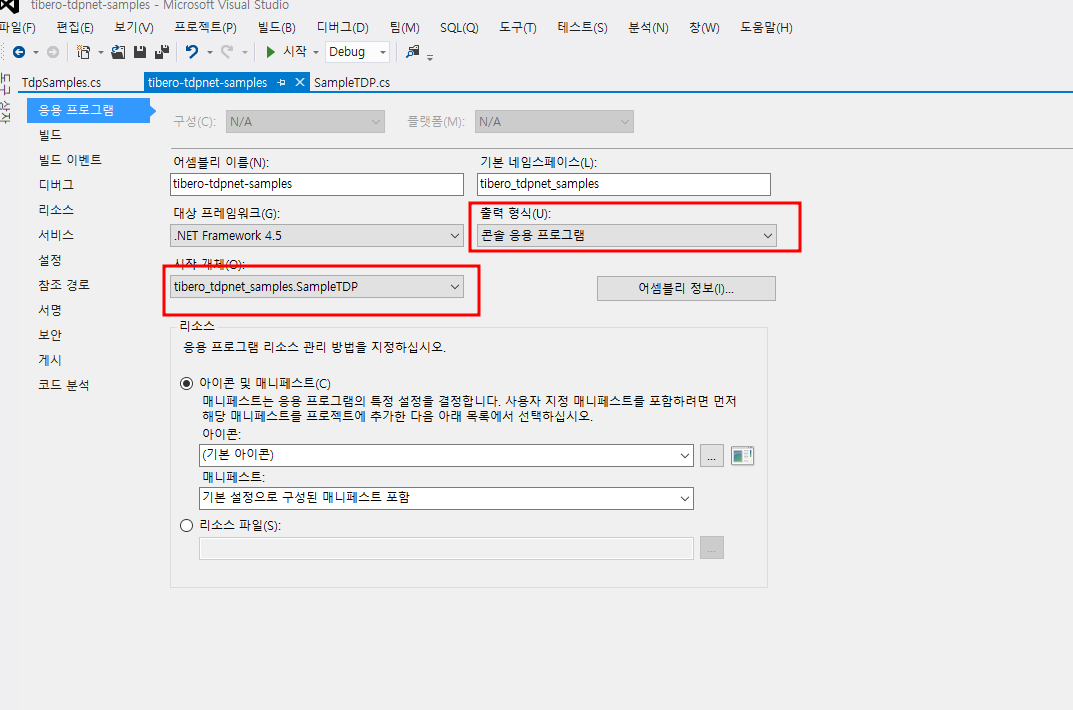

• 메뉴 -> 프로젝트 -> 프로젝트 속성을 클릭 해서 실행할 클래스 파일을 선택합니다.

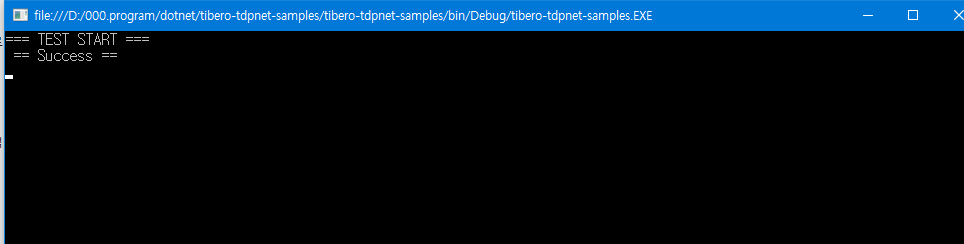

• 프로젝트 속성 변경 후 실행을 하면 콘솔창이 출력 되고 메인 함수 에서 Print 한 출력 내용이 콘솔에 뿌려 집니다.

• 실행 후 콘솔창이 종료 되지 않는 이유는 메인함수  Console.ReadLine(); 함수로 콘솔 입력을 기다리기 때문입니다.

TDP.net Tibero 연동 테스트

기본 적인 테스트 환경 설정이 끝났습니다.

티베로와 연동하는 테스트 코드를 작성해 보겠습니다.

티베로  테스트 table 및 프로시져 생성

create table sampleTable ( col1_number number , col2_varchar varchar(4000));

create or replace procedure PROC_INSERT(in_col_num in number , in_col_vchar in varchar )
is
begin
insert into sampleTable (col1_number ,col2_varchar) values (in_col_num, in_col_vchar) ;
end;
/

티베로 TDP.net 팩키지 추가

using 절에 연동에 필요한 팩키지를 추가 합니다.

using Tibero.DataAccess.Client; // 참조 팩키지
namespace tibero_tdpnet_samples

티베로 연동 소스 코드

아래는 티베로와 연동하는  ExecuteSample() 함수 를 추가 하겠습니다.

아래 함수를 샘플 클래스 소스에 추가 합니다.

        public void ExecuteSample()
        {
            try
            {
                Console.WriteLine(" == ExecuteSample 함수 시작  == ");
                //Connect String 설정
                string tbconnstr = "User Id=" + "tibero" + " ; Password=" + "tmax" + ";Data Source = (INSTANCE =(HOST=" + "127.0.0.1" + ")(PORT=" + 17000 + ")(DB_NAME=" + "tibero" + ")";

                //Connect 연결
                using (TiberoConnection conn = new TiberoConnection(tbconnstr))
                {
                    conn.Open();

                    TiberoCommand cmd = new TiberoCommand();
                    cmd.Connection = conn;
                    cmd.CommandText = "PROC_INSERT";
                    cmd.CommandType = CommandType.StoredProcedure;
                    cmd.BindByName = true;

                    //parameter Set Case1
                    Console.WriteLine("========= data Bind Case1 ==============");
                    TiberoParameter in_col_num = new TiberoParameter();
                    in_col_num.Direction = ParameterDirection.Input;
                    in_col_num.TiberoDbType = TiberoDbType.Decimal;
                    in_col_num.ParameterName = "in_col_num";
                    in_col_num.Value = "1";
                    cmd.Parameters.Add(in_col_num);

                    TiberoParameter in_col_varchar = new TiberoParameter();
                    in_col_varchar.Direction = ParameterDirection.Input;
                    in_col_varchar.TiberoDbType = TiberoDbType.Varchar2;
                    in_col_varchar.Size = 4000;
                    in_col_varchar.ParameterName = "in_col_vchar";
                    in_col_varchar.Value = "test bind varchar case1 ";
                    cmd.Parameters.Add(in_col_varchar);


                    //Query 실행
                    cmd.ExecuteNonQuery();
                    cmd.Parameters.Clear();

                    cmd.CommandText = "SELECT COL1_NUMBER , COL2_VARCHAR FROM SAMPLETABLE";
                    cmd.CommandType = CommandType.Text;


                    TiberoDataReader dr = null;
                    dr = cmd.ExecuteReader();
                    //Tibero DataReader
                    while (dr.Read())
                    {
                        Console.Write("COL1_NUMBER  : [" + dr.GetDecimal(0) + "]");
                        Console.Write(" - ");
                        Console.WriteLine("COL2_VARCHAR : [" + dr.GetValue(1) + "]");

                    }

                    //parameter set Case2
                    Console.WriteLine("========= data Bind Case2 ==============");
                    cmd.Parameters.Add("in_col_num", TiberoDbType.Decimal).Value = 2;
                    cmd.Parameters.Add("in_col_vchar", TiberoDbType.Varchar2, 4000).Value = "test bind varchar case2";


                    cmd.CommandText = "SELECT COL1_NUMBER , COL2_VARCHAR FROM SAMPLETABLE";
                    cmd.CommandType = CommandType.Text;

                    dr = cmd.ExecuteReader();

                    while (dr.Read())
                    {
                        Console.Write("COL1_NUMBER  : [" + dr.GetDecimal(0) + "]");
                        Console.Write(" - ");
                        Console.WriteLine("COL2_VARCHAR : [" + dr.GetValue(1) + "]");

                    }

                    cmd.CommandText = "delete from SAMPLETABLE";
                    cmd.CommandType = CommandType.Text;
                    cmd.ExecuteNonQuery();

                    //자원 해제
                    in_col_num.Dispose();
                    dr.Dispose();
                    conn.Close();

                    Console.WriteLine(" == ExecuteSample 함수 종료  == ");
                }
            }
            catch (Exception e)
            {
                Console.WriteLine(e.Message);
                Console.WriteLine(e.ToString());
                Console.ReadLine();
            }

        }

Main 함수 ExecuteSample 호출

티베로와 연동하기 위해 메인함수에 sample.ExecuteSample(); 함수를 추가 합니다.

                SampleTDP sample = new SampleTDP();
                sample.ExecuteSample();

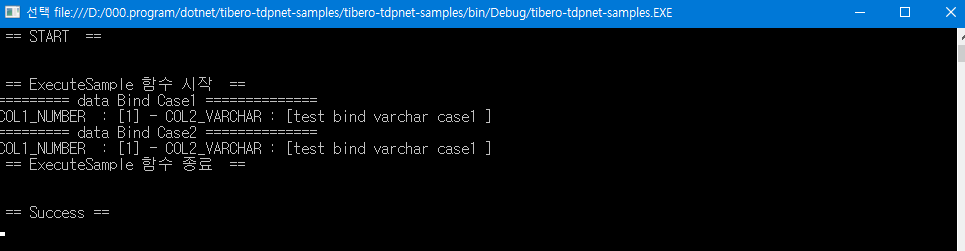

테스트 실행 결과

• 매뉴 실행 버튼을 누르면 콘솔에 Tibero 에 입력된 데이터를 출력 합니다.

예제 설명

• Tibero Conntion String 을 설정 합니다.

• 티베로에 생성한 프로시져(PROC_INSERT)를 호출해서 데이터를 입력 할수 있도록 Connection 과 바인드 파라미터 맵핑을 설정 합니다.

• 티베로 프로시져를 호출합니다.

• 프로시져를 통해 입력한 데이터를 조회 합니다.
• JDBC 에서는 ResutlSet 으로 데이터 를 받는다면 Tdp.net 에서는 TiberoDataReader 클래스에서 데이터 출력을 처리합니다.

ODBC 란?

ODBC 란 Open DataBase Connectivity  약어로 데이터 베이스에 연결하기 위한 공개형 응용 프로그램 인터페이스를 말합니다.  간단히 데이터베이스와 어플리케이션을 연결해주는 인터페이스라고 보면 되겠습니다.

최초 마이크로 소프트에서 데이터베이스에 접근하기 위해 개발된 소프트웨어 규약으로서 DBMS 어플리케이션 인터 페이스(API) 이며 , Unix 계열 운영체제에서도 사용할수있도록 개발한 것이 unixODBC,iodbc 입니다.

Tibero 와 ODBC 연동 방법에 대한 설명 자료 입니다.

Tibero iodbc 연동

1. iodbc 설치 바이너리 다운로드

idobc 홈페이지에서 사용할 버전을 확인후 드라이버를 다운로드를 받습니다.

https://github.com/openlink/iODBC/releases

2. Install

• 압축 해제  및 설치 진행

tar xvzf libiodbc-3.52.15.tar.gz

./configure --prefix=/usr/local --sysconfdir=/etc --disable-gui

make

make install

3.환경 파일 작성

• odbc.ini
  • 접속할 DBMS DNS 정보를 설정하는 파일 입니다.
• .odbc 파일 읽는 순서   : $HOME 아래에 .odbc.ini를 만들면 해당 경로를 먼저 읽음
• 순서 : $HOME/.odbc.ini -> /etc/odbc.ini

vi .odbc.ini
[ODBC Data Sources]

Tibero7 = Tibero7 ODBC driver

[ODBC]

Trace = 1

TraceFile = /home/django/unixODBC/unixODBC-2.3.9/trace/odbc.trace

[Tibero7]

Driver = /home/django/tibero7/client/lib/libtbodbc.so

Description = Tibero ODBC driver for Tibero

server = 192.168.xxx.xxxx


#server는(ip,hostname 둘다가능)

port = 17000

#port 는 tibero port

database = tibero

#database 는  DB_NAME 입력

User =tibero

Password = tmax

4.접속 테스트

Tibero unixODBC 연동

Centos7 기준으로 설명 합니다.

1.unixODBC 다운로드

아래 경로에서 다운로드 받습니다.

http://www.unixodbc.org/download.html

2. Install

• 환경변수를 설정 합니다.

#ODBC 환경변수 설정
export UNIXODBC_HOME=/home/django/unixODBC-2.3.9
export LD_LIBRARY_PATH=$UNIXODBC_HOME/lib:$LD_LIBRARY_PATH
export PATH=$UNIXODBC_HOME/bin:$PATH

• 설치를 진행 합니다.

./configure --prefix=$UNIXODBC_HOME --sysconfdir=$UNIXODBC_HOME/etc --with-iodbc-inidir=$UNIXODBC_HOME/etc --disable-gui
&& make
&& make install

3.환경 파일 작성

iodbc 설정 사항과 동일 합니다.

4.테스트

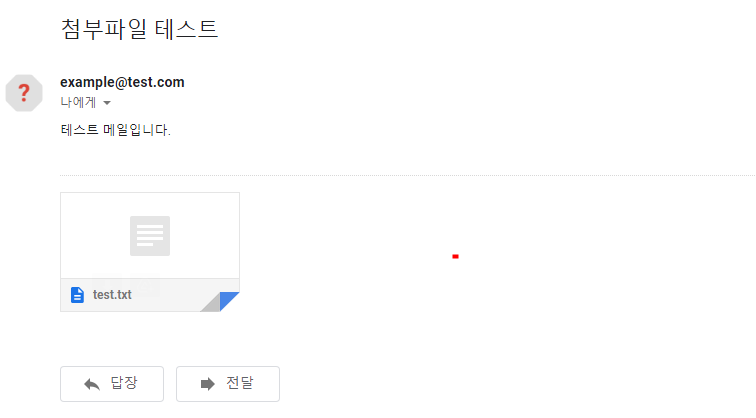

메일 전송을 위한 프로 시져 작성

DROP DIRECTORY ATTACH_FILE;
CREATE DIRECTORY ATTACH_FILE AS '/data1/attach_dir';
GRANT READ ,WRITE ON DIRECTORY ATTACH_FILE TO TIBERO;

CREATE OR REPLACE PROCEDURE send_mail (p_to   IN VARCHAR2,
             p_from  IN VARCHAR2,
             p_subject  IN VARCHAR2,
             p_text_msg IN VARCHAR2 DEFAULT NULL,
             p_attach_dir IN VARCHAR2 DEFAULT NULL,
             p_attach_name IN VARCHAR2 DEFAULT NULL,
             p_attach_mime IN VARCHAR2 DEFAULT NULL,
             p_smtp_host IN VARCHAR2,
             p_smtp_port IN NUMBER DEFAULT 25)
AS
    l_mail_conn UTL_SMTP.connection;
    l_boundary VARCHAR2(50) := '----=*#tmaxSendmailBoundary#*=';


    vf_buffer RAW(32767);
    vf_raw    RAW(32767); --반환할 파일
    vf_type  UTL_FILE.FILE_TYPE;

BEGIN
    l_mail_conn := UTL_SMTP.open_connection(p_smtp_host, p_smtp_port);
    UTL_SMTP.helo(l_mail_conn, p_smtp_host);
    UTL_SMTP.mail(l_mail_conn, p_from);
    UTL_SMTP.rcpt(l_mail_conn, p_to);

    UTL_SMTP.open_data(l_mail_conn);

    UTL_SMTP.write_data(l_mail_conn, 'Date: ' || TO_CHAR(SYSDATE, 'DD-MON-YYYY HH24:MI:SS') || UTL_TCP.crlf);
    UTL_SMTP.write_data(l_mail_conn, 'To: ' || p_to || UTL_TCP.crlf);
    UTL_SMTP.write_data(l_mail_conn, 'From: ' || p_from || UTL_TCP.crlf);
    UTL_SMTP.write_data(l_mail_conn, 'Subject: ' || p_subject || UTL_TCP.crlf);
    UTL_SMTP.write_data(l_mail_conn, 'Reply-To: ' || p_from || UTL_TCP.crlf);
    UTL_SMTP.write_data(l_mail_conn, 'MIME-Version: 1.0' || UTL_TCP.crlf);
    UTL_SMTP.write_data(l_mail_conn, 'Content-Type: multipart/mixed; boundary="' || l_boundary || '"' || UTL_TCP.crlf || UTL_TCP.crlf);

    IF p_text_msg IS NOT NULL THEN
    UTL_SMTP.write_data(l_mail_conn, '--' || l_boundary || UTL_TCP.crlf);
    UTL_SMTP.write_data(l_mail_conn, 'Content-Type: text/plain; charset="euc-kr"' || UTL_TCP.crlf || UTL_TCP.crlf);

    UTL_SMTP.write_data(l_mail_conn, p_text_msg);
    UTL_SMTP.write_data(l_mail_conn, UTL_TCP.crlf || UTL_TCP.crlf);
    END IF;

    IF p_attach_name IS NOT NULL THEN
    UTL_SMTP.write_data(l_mail_conn, '--' || l_boundary || UTL_TCP.crlf);
    UTL_SMTP.write_data(l_mail_conn, 'Content-Type: ' || p_attach_mime || '; name="' || p_attach_name || '"' || UTL_TCP.crlf);
    UTL_SMTP.write_data(l_mail_conn, 'Content-Transfer-Encoding: base64' || UTL_TCP.crlf);
    UTL_SMTP.write_data(l_mail_conn, 'Content-Disposition: attachment; filename="' || p_attach_name || '"' || UTL_TCP.crlf || UTL_TCP.crlf);


      -- 파일을 바이트모드로 읽는다.
      -- p_dir : 디렉토리명, p_file : 파일명, rb: 바이트모드로 읽기
      vf_type := UTL_FILE.FOPEN ( p_attach_dir, p_attach_name, 'rb');

      -- 파일이 오픈됐는지 IS_OPEN 함수를 이용해 확인.
      IF UTL_FILE.IS_OPEN ( vf_type ) THEN
         -- 루프를 돌며 파일을 읽는다.
         LOOP
         BEGIN
           -- GET_RAW 프로시저로 파일을 읽어 vf_buffer 변수에 담는다.
           UTL_FILE.GET_RAW(vf_type, vf_buffer, 32767);
           -- 반환할 RAW 타입 변수에 vf_buffer를 할당.
           vf_raw := vf_raw || vf_buffer;
            -- BASE64 인코딩을 한 후 파일내용 첨부
            UTL_SMTP.WRITE_RAW_DATA(l_mail_conn, UTL_ENCODE.BASE64_ENCODE ( vf_buffer));
            UTL_SMTP.WRITE_DATA(l_mail_conn,  UTL_TCP.CRLF );
         EXCEPTION
             -- 더 이상 가져올 데이터가 없으면 루프를 빠져나간다.
               WHEN NO_DATA_FOUND THEN
               EXIT;
         END;
         END LOOP;
      END IF;

      -- 파일을 닫는다.
      UTL_FILE.FCLOSE(vf_type);


    UTL_SMTP.write_data(l_mail_conn, UTL_TCP.crlf || UTL_TCP.crlf);
    END IF;

    UTL_SMTP.write_data(l_mail_conn, '--' || l_boundary || '--' || UTL_TCP.crlf);
    UTL_SMTP.close_data(l_mail_conn);

    UTL_SMTP.quit(l_mail_conn);
END;
/

첨부 테스트 파일 생성

메일전송 테스트

메일 서버는 리눅스 sendmail 서버를 사용 하여 테스트 하였습니다.

리눅스 Sendmail 설치는 https://growupcoding.tistory.com/47 글을 참고 하세요

begin
tibero.send_mail( 'example@test.com'
,'example@test.com'
,'첨부파일 테스트'
,'테스트 메일입니다. '
,'ATTACH_FILE'
,'test.txt'
,'application/octet-stream'
,'centos7',25);
end;
/

Gmail 메일 확인
